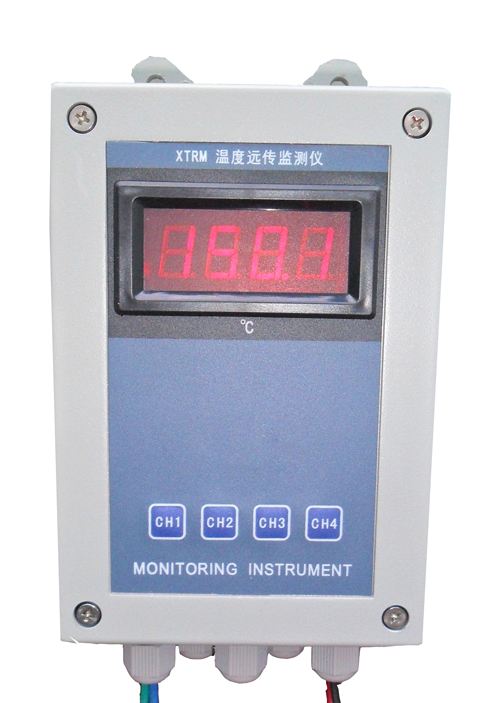

XTRM溫度遠傳監測儀（水泥廠專用）

 一、概 述
　　XTRM溫度遠傳監測儀產品采用熱電阻測溫，輸出信號為四個測溫回路中zui高的一個點，并以4-20mA的標準電流信號輸出，該儀表采用數字顯示，平時指示各個回路中zui高一點的溫度。按面板上的通道鍵可顯示所對應通道的溫度。醒目又直觀，外殼采用ABS工程塑料外殼，適合環境相對惡劣場合，該產品采用二線制輸出，具有較強的抗干擾能力。輸入/輸出回路均采用光電隔離，具有良好的抗干擾能力。高亮度 LED 數碼顯示。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分 簡便。
　　本產品可同時測量2至4個測量點，并將各個測溫回路中的溫度比較以后， 把zui高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。

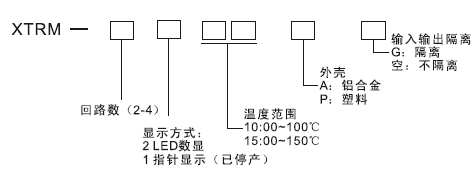

型號命名方法

二、主要技術性能

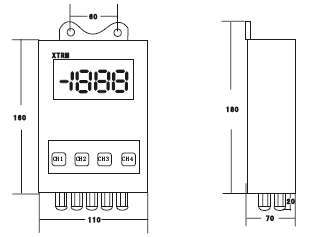

三、儀表結構及尺寸
　　ABS 塑料墻掛式外殼，長為 160mm，寬為 110mm，高為 70mm
　　本儀表主要用于多點溫度測量監視以及需要報警的各種場合。由于儀表采用 SMT 工藝等各項先進技術， 　　　　　　　　　　儀表的穩定性、可靠性和抗干擾性能比較過去有了明顯的提高，在生產現場能有效抑制對講機的干擾。

四、產 品 用 途
　　1、回轉密托輪油溫
　　2、密小齒輪油箱油溫
　　3、生料磨進出口軸承溫度
　　4、煤收塵器灰斗溫度
　　5、煤粉盒溫度
　　6、生料磨主電機繞組溫度
　　7、生料磨主電機軸承溫度
　　8、生料排風機電機定子溫度
　　9、高溫風機繞組溫度
　　10、高溫風機軸承溫度

五、儀表結構

六、電氣連接

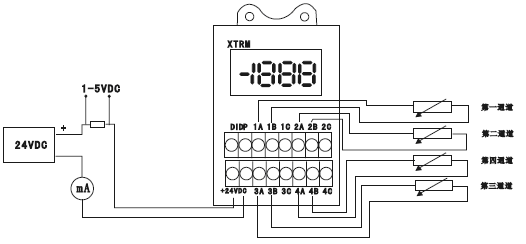

　　◆儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接。指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示：

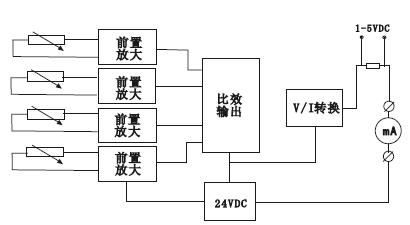

　　◆自熱電阻傳感器的測量信號通過前置放大器放大，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變?yōu)?-20A恒定電流輸出，原理方框圖如下圖所示：

七、儀表使用說明
　　開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
　　1.高的抗干擾能力，因?yàn)樾盘柺窃诟唠娖角闆r下傳送，達到抑止噪聲和干擾的作用。
　　2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
　　◆輸入采用熱電阻時，為了避免測量誤差，傳感器的引線電阻必須保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：

　　◆也可以取任何截面積的導線，但引線總電阻必須確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接必須采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
　　◆儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
　　◆對于指針顯示儀表，其公式如下

　　◆對于LED數字顯示儀表，其公式如下

　　◆對于LED數字顯示儀表（隔離型），其公式如下

　　◆如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
　　3.對于暫時不使用的回路其輸入端接小于100Ω電阻或?qū)⑤斎胗脤?dǎo)線短接。如果輸入開路儀表無法正常工作。
　　4.在正常工作情況下，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度zui高的一路信號。
八、儀表的維修與調整
　　由于在設計上已考慮到儀表的長期穩定性，并且儀表出廠前均經過長時間老化和校驗，因此在正常的使用情況下，一般無須特別維護。如經驗證實是儀表故障，可送本公司維修。公司對本系列產品實行終身維修。
　　如果發現儀表已不能正常工作，儀表輸出電流超過20mA。多數情況是傳感器開路所致，也可能是傳感器與保護套管的絕緣電阻下降引起（隔離型儀表能防止該故障）。
　　如果一路輸入短路，不會影響儀表工作。當按鍵選擇該回路時，輸出電流小于4mA，表頭指示低于零點。
儀表調整步驟：
　　定期校驗儀表時需要校正儀表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
　　　1.打開儀表面板，按圖接通電源。首先在*回路輸入端接標準電阻箱，并調整到100Ω，其余回路輸入端短路。
　　　2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
　　　3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其余輸入回路也應短路。
　　　4.將標準電阻箱分別接到第三、第四回路，重復步驟2。分別調整電位器W31、W32和W41、W42，則全部四個回路完成調整。（非調整回路的輸入均應短路）
