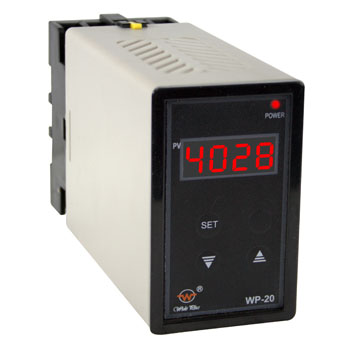

WP201/202系列隔離轉換模塊采用小型導軌式結構表面封裝工藝,大大提高模塊的抗干擾能力，能將溫度、壓力、流量、位移、標準電壓、標準電流等模擬信號轉換成與之相隔離的標準電壓或電流信號輸出，可廣泛用于冶金、化工、石化、造紙、印染、釀造、煙草、航天基地等領域?？芍庇^顯示測量值，可對參數進行修改，便于現場調試與操作。兩路變送輸出相互隔離并具有電流、電壓輸出的選擇功能，也可針對不同范圍分別變送輸出，滿足現場多樣化需求。
二、型譜表：
|
型號 |
說明 |
|||||||||
|
WP-20 |
□ |
□□ |
□ |
□ |
□ |
-□□ |
□ |
□ |
□ |
|
|
輸入通道 |
1 |
|
|
|
|
|
|
|
|
單路輸入 |
|
2 |
|
|
|
|
|
|
|
|
雙路輸入 |
|
|
輸入類型 |
TC |
|
|
|
|
|
|
|
智能熱電偶溫度隔離變送 |
|
|
TR |
|
|
|
|
|
|
|
智能熱電阻溫度隔離變送 |
||
|
IC |
|
|
|
|
|
|
|
智能電流/電壓轉換模塊 |
||
|
DL |
|
|
|
|
|
|
|
智能配電器（雙路輸入無此功能） |
||
|
TI |
|
|
|
|
|
|
|
其它類型轉換模塊 |
||
|
*路輸出方式 |
1 |
|
|
|
|
|
|
*路輸出為（1～5）V |
||
|
2 |
|
|
|
|
|
|
*路輸出為（4～20）mA |
|||
|
3 |
|
|
|
|
|
|
*路輸出為（0～5）V |
|||
|
4 |
|
|
|
|
|
|
*路輸出為（0～10）mA |
|||
|
5 |
|
|
|
|
|
|
*路輸出為特殊規格變送輸出 |
|||
|
第二路輸出方式 |
0 |
|
|
|
|
|
無第二路輸出 |
|||
|
1 |
|
|
|
|
|
第二路輸出為（1～5）V |
||||
|
2 |
|
|
|
|
|
第二路輸出為（4～20）mA |
||||
|
3 |
|
|
|
|
|
第二路輸出為（0～5）V |
||||
|
4 |
|
|
|
|
|
第二路輸出為（0～10）mA |
||||
|
5 |
|
|
|
|
|
第二路輸出為特殊規格輸出 |
||||
|
第三路輸出方式 |
0 |
|
|
|
|
無第三路輸出 |
||||
|
1 |
|
|
|
|
第三路輸出為繼電器 |
|||||
|
2 |
|
|
|
|
第三路輸出為SCR |
|||||
|
3 |
|
|
|
|
第三路輸出為SSR |
|||||
|
4 |
|
|
|
|
第三路輸出為RS-485通訊接口 |
|||||
|
PV輸入代碼 |
□ |
|
|
|
參見輸入類型表 |
|||||
|
SV輸入代碼 |
□ |
|
|
參見輸入類型表（單路輸入無此代碼） |
||||||
|
供電方式 |
T |
|
AC90～265V開關電源供電（可省略） |
|||||||
|
W |
|
DC24V供電 |
||||||||
|
輸出量程范圍 |
|
輸出量程范圍 |
||||||||
選型舉例：
WP-201TC224-03 （0～1300℃）,用戶需單路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，帶485通訊，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
WP-202TC220-0303 （0～1300℃）,用戶需雙路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
三、輸入代碼：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400～1800℃ |
09 |
Pt100.1 |
-99.9～320.0℃ |
17 |
（30～350）Ω |
-1999～9999d |
|
02 |
S |
0～1600℃ |
10 |
Cu50 |
-50.0～150.0℃ |
18 |
特殊規格 |
特定（注1） |
|
03 |
K |
0～1300℃ |
11 |
（0～20）mV |
-1999～9999d |
19 |
（4～20）mA開方 |
-1999～9999d |
|
04 |
E |
0～1000℃ |
12 |
（4～20）mA |
-1999～9999d |
20 |
（0～10）mA開方 |
-1999～9999d |
|
05 |
T |
0～320.0℃ |
13 |
（0～10）mA |
-1999～9999d |
21 |
（1～5）V開方 |
-1999～9999d |
|
06 |
J |
0～1200℃ |
14 |
（1～5）V |
-1999～9999d |
22 |
（0～5）V開方 |
-1999～9999d |
|
07 |
WRe3-25 |
0～2300℃ |
15 |
（0～5）V |
-1999～9999d |
23 |
可切換輸入 |
注2（不含17代碼輸入） |
|
08 |
Pt100 |
-200～650℃ |
16 |
（0～20）mA |
-1999～9999d |
|
|
●注1:特殊型號或要求,請訂貨時說明輸入信號類型或參考標準。
●注2:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號。
