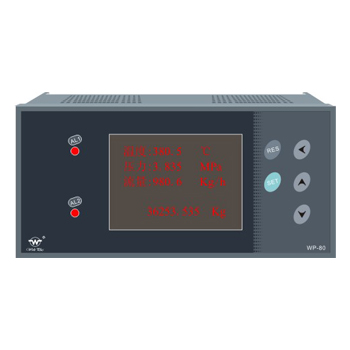

WP-L/LS/LC/LCS全系列流量積算儀

產品概述

     智能流量積算控制儀采用先進的微處理器進行智能控制，適用于各種液體、一般氣體、蒸汽、天然氣等的流量檢測與積算控制。采用查表法進行密度補償，能自動對過熱蒸汽、飽和蒸汽進行高精度的積算控制。內置多種流量積算公式，可適應各種流量測量場合。
    具有多種信號輸入功能,可配接各種壓力/差壓及頻率式流量傳感器(如孔板、渦街、渦輪等),且只需通過儀表菜單的簡單選定,即可實現上述輸入信號之間的輕松切換,提高了儀表的通用性和可靠性。具有多種補償方式(如溫度補償、壓力補償、溫度補償+壓力補償?shù)?供選擇。
    測量顯示范圍寬，可顯示整五位的瞬時流量值、溫度補償值、壓力補償值、流量、體積(或差壓/頻率)值等,以及整十三位的流量累積值(0～9,999,999,999,999),精確度高,累積值可精確到小數點的后三位(0.001)。還可通過內部參數的設定,使zui大累積值達到99,999,999,999.99 ×100。帶有測量狀態標志顯示，可方便地測量對象進行觀察，輸入/輸出回路均采用光電隔離。

特性

數學模型     ·參見儀表操作手冊
測量精度     ·測量顯示精度：±0.5%FS±1
                 ·頻率轉換精度：±1脈沖(LMS)一般優于0.2%
顯示方式     ·高亮度LED數碼顯示                   ·全中文大屏幕（帶背光）LCD(液晶)顯示
                 ·發光二極管工作狀態顯示            ·當前日期及時間顯示
                 ·五位(0～99999)瞬時流量值顯示  ·11位(0～99,999,999,999)累積流量值顯示
                 ·五位(0～99999)壓力補償值顯      ·五位（-19999～99999）溫度補償值顯示
                 ·五位(0～99999)流量(或差壓/頻率)值顯示
控制方式     ·可選擇上限、下限或上上限、下下限控制,帶有常開/常閉輸出
控制設定值  ·控制設定值和回差值全量程內自由設定
定量控制     ·可選擇流量定量到控制，LED輸出指示
                 ·選擇流量定量過程控制，LED輸出指示
補償方式     ·溫度、壓力、溫度+壓力自動補償

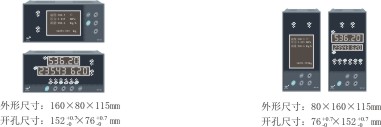

儀表外形尺寸及開孔尺寸

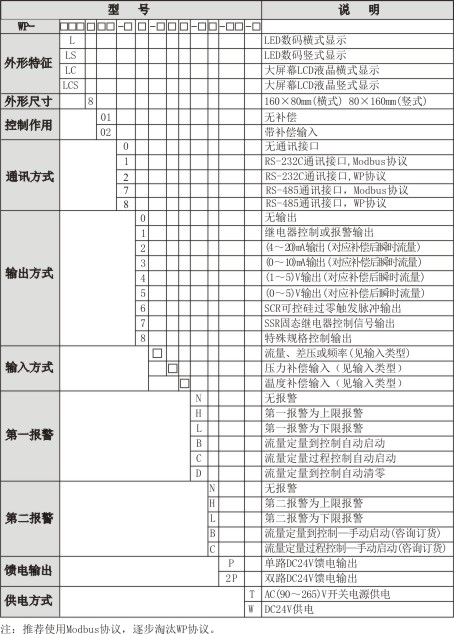

智能流量積算控制儀型譜表

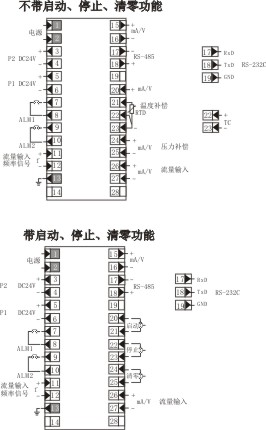

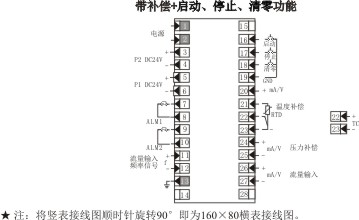

160×80、80×160儀表接線圖

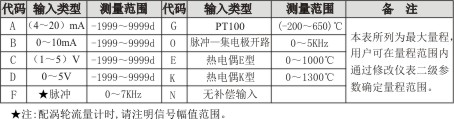

輸入類型
