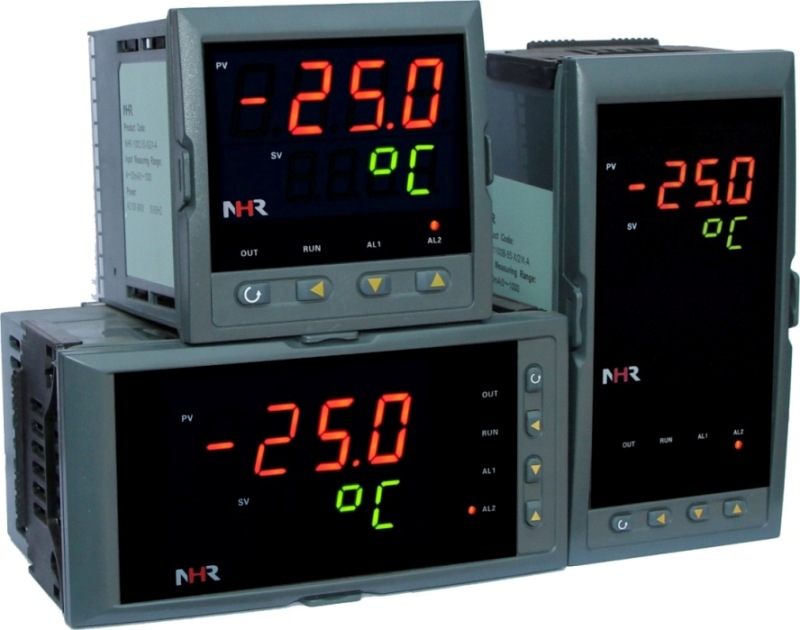

NHR-1303系列經濟型三位模糊PID溫控器

NHR-1303系列經濟型三位模糊PID溫控器采用模糊PID算式，無需人工整定參數，控溫精度基本達±0.5℃，無超調、欠調，性價比高。儀表采用模塊化結構、操作方便，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等設備。
    ★單通道輸入，雙排數碼管顯示。
    ★可測量10種熱電偶\熱電阻信號，用戶可根據需求任意設置輸入類型，測量精度為0.3％FS。
    ★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
    ★具備上下限報警/偏差報警功能，帶LED報警燈指示。
    ★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能。
    ★帶開關量控制輸出，控制準確且無超調。
    ★輸入、輸出、電源相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定，參數設置斷電永久保存。
儀表面板

儀表接線圖

儀表選型
 NHR-1303□-□-□/□-□（）
                  ①  ②  ③  ④  ⑤  ⑥

備注：

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上，只能選擇其中一種功能。

3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

   例1：NHR-1303C-02-K1/2-A

   例2：NHR-1303F-14-0/2-D
